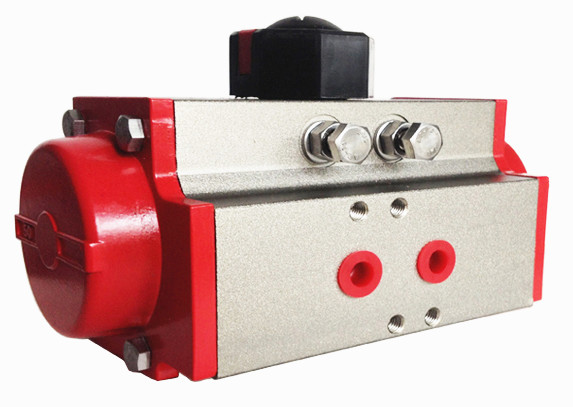

派沃爾雙作用氣動執行器-魔力紅系列
產品名稱：派沃爾氣動執行器
派沃爾氣動執行機構源自國外先進技術，質量可靠。
主要性能
緊湊的雙活塞齒輪齒條機構，靈活輕巧的雙活塞連桿機構，角行程輸出。
缸體材料為壓鑄鋁合金（鋁合金采用硬質陽極氧化耐磨、防腐蝕、壽命長）。
氣源：過濾、干燥或加油潤滑的潔凈空氣，最小壓0.1Mpa，最大壓力1Mpa。
內表面的特殊處理保證最小摩擦及長久壽命。
采用低摩擦材料制成的滑動裝置，避免了金屬與金屬的直接接觸。
底面固定孔便于執行器與閥連接并使其對正，符合ISO5211/DIN3337標準。
底部裝配孔為四方形，便于與閥桿連接并可旋轉45°角安裝。
供氣孔符合NAMUR標準或符合NAMUR標準的轉接板。
軸的頂部和頂部的孔符合NAMUR標準。
根據需要可安裝位置指示器。
環境溫度：標準型（使用丁腈橡膠O型圈）-20℃～+80℃低溫型（使用硅橡膠O型圈）-40℃～+80℃；高溫型（使用氟橡膠O型圈）-20℃～+150℃
行程調整；在0°、90°位置有±4°的可調范圍。
外部保護：抗腐蝕性達到可在鹽霧狀態下工作500小時。符合ASTMB117-73標準。
所有出廠的執行器都進行了嚴格的測試，保證產品100%合格。
主要零件材料
缸體：壓鑄鋁合金ASTM6063，陽極氧化處理UNI4522，端蓋：壓鑄鋁合金UNI5076，外涂高強度防腐熱塑料性聚脂涂層。活塞：壓鑄鋁合金UNI5076.齒輪軸：鋼AISI SAE11L37（鍍鋅合金鋼），，非電鍍鎳板ASTMB656。導向套：低磨擦材料醇縮醛樹酯。彈簧：預載荷彈簧座，外層涂有粉末環氧樹酯的彈簧鋼。密封：橡膠BUNAN（根據需要可用VITON或EPDM）。螺絲：304不銹鋼。
氣動執行機構
主要性能
緊湊的雙活塞齒輪齒條機構，靈活輕巧的雙活塞連桿機構，角行程輸出。
缸體材料為壓鑄鋁合金（鋁合金采用硬質陽極氧化耐磨、防腐蝕、壽命長）。
氣源：過濾、干燥或加油潤滑的潔凈空氣，最小壓0.1Mpa，最大壓力1Mpa。
內表面的特殊處理保證最小摩擦及長久壽命。
采用低摩擦材料制成的滑動裝置，避免了金屬與金屬的直接接觸。
底面固定孔便于執行器與閥連接并使其對正，符合ISO5211/DIN3337標準。
底部裝配孔為四方形，便于與閥桿連接并可旋轉45°角安裝。
供氣孔符合NAMUR標準或符合NAMUR標準的轉接板。
軸的頂部和頂部的孔符合NAMUR標準。
根據需要可安裝位置指示器。
環境溫度：標準型（使用丁腈橡膠O型圈）-20℃～+80℃低溫型（使用硅橡膠O型圈）-40℃～+80℃；高溫型（使用氟橡膠O型圈）-20℃～+150℃
行程調整；在0°、90°位置有±4°的可調范圍。
外部保護：抗腐蝕性達到可在鹽霧狀態下工作500小時。符合ASTMB117-73標準。
所有出廠的執行器都進行了嚴格的測試，保證產品100%合格。
主要零件材料
缸體：壓鑄鋁合金ASTM6063，陽極氧化處理UNI4522，端蓋：壓鑄鋁合金UNI5076，外涂高強度防腐熱塑料性聚脂涂層。活塞：壓鑄鋁合金UNI5076.齒輪軸：鋼AISI SAE11L37（鍍鋅合金鋼），，非電鍍鎳板ASTMB656。導向套：低磨擦材料醇縮醛樹酯。彈簧：預載荷彈簧座，外層涂有粉末環氧樹酯的彈簧鋼。密封：橡膠BUNAN（根據需要可用VITON或EPDM）。螺絲：304不銹鋼。
執行器的重量\容量\開閉時間
雙作用式
容量L
重量Kg
單作用式
容量L
重量Kg
開閉時間
GTD40
0.12
0.7
GTE40
0.06
≤0.5
GTD52
0.23
1.5
GTE52
0.12
≤0.5
GTD65
0.46
2.0
GTE65
0.22
3.6
≤0.5
GTD80
0.80
3.0
GTE80
0.38
5.5
≤1.0
GTD90
1.10
4.5
GTE90
0.50
8.0
≤1.0
GTD100
1.60
6.0
GTE100
0.79
10.5
≤1.0
GTD115
2.33
8.0
GTE115
1.14
13.6
≤2.0
GTD125
3.03
9.5
GTE125
1.46
16.2
≤2.0
GTD145
5.40
14.0
GTE145
2.34
23.1
≤2.5
GTD160
6.10
18.0
GTE160
3.00
30.0
≤4.0
GTD190
11.0
26.0
GTE190
4.80
41.6
≤5.0
GTD210
15.4
33.0
GTE210
7.10
52.8
≤7.0
GTD255
31.1
72.0
GTE255
14.1
112.0
≤10.0
GTD300
45.9
102.0
GTE300
21.3
153.0
≤10.0
GTD350
68.5
153.0
GTE350
32.7
222.0
≤10.0
GTD雙作用式輸出扭矩表 單位Unit:N*M
型號
氣源壓力（MPa）
0.2
0.3
0.4
0.5
0.6
0.7
0.8
GTD40
3.7
5.6
7.4
9.3
11.2
13.0
14.9
GTD52
7.9
11.8
15.7
19.6
23.6
27.5
31.4
GTD65
14.7
22.1
29.5
36.8
44.2
51.5
58.9
GTD80
26.0
39.0
52.0
65.1
78.1
91.1
104
GTD90
37.6
56.5
75.3
94.1
112
131
150
GTD100
58.0
87.0
116
145
174
203
232
GTD115
84.5
126
169
211
253
295
338
GTD125
108
163
217
272
326
381
435
GTD145
159
239
318
398
478
557
637
GTD160
223
334
446
557
669
780
892
GTD190
367
550
734
917
1101
1284
1467
GTD210
538
807
1075
1344
1613
1882
2151
GTD255
1057
1586
2115
2644
3172
3701
4230
GTD300
1656
2470
3293
4117
4940
5764
6587
GTD350
2490
3735
4981
6226
7471
8717
9962
