派沃爾歐儀----襯氟閘閥

產品介紹技術參數

產品名稱：襯氟閘閥

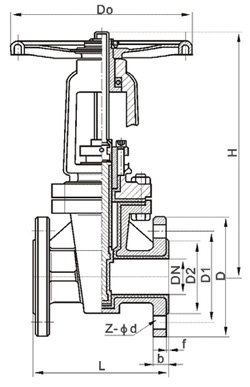

結構示意圖

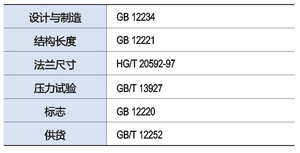

設計制造標準

主要特點及用途

襯氟閘閥專用于控制腐蝕性或強腐蝕性介質，閥體內 腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

基本型號

手動	Z41F3 Z41Po	齒輪轉動	Z441F3 Z41PO
	Z41F46 Z41F4		Z541F46 Z541F4
氣動	Z64F3 Z641PO	電動	Z941F3 Z941PO
	Z641F46 Z641F4		Z941F46 Z941F4

技術參數

公稱通徑 DN(mm)	標準值						參考值
	L	D	D1	D2	f	Z-Φd	Do	H	Kg
	PNlOMPa
25	160	115	85	65	3	4-Φ14	140	210	6.5
32	180	140	100	78	3	4-Φ14	160	250	11
40	200	150	110	85	3	4-Φ18	180	290	13
50	250	165	125	100	3	4-Φ18	200	320	19
65	270	185	145	120	3.5	4-Φ18	240	350	23
80	280	200	160	135	3.5	4(8)-Φ18	280	400	28
100	300	220	180	155	3.5	8-Φ18	300	440	38
125	325	250	210	185	4	8-Φ18	320	490	43
150	350	285	240	210	4	8-Φ23	360	580	60
200	400	340	295	265	4	8-Φ23	400	690	98
250	450	395	350	320	4.5	12-Φ23	450	880	200
300	500	445	400	368	4.5	12-Φ23	500	970	380
350	550	505	460	428	5	16-Φ23	500	1230	500
400	600	565	515	482	5	16-Φ27	550	1410	690
450	650	615	565	532	5	20-Φ27	600	1550	800
500	700	670	620	585	5	20-Φ27	600	1630	910
PN1.6MPa
25	160	115	85	65	3	4-Φ14	140	210	6.5
32	180	140	110	78	3	4-Φ18	160	250	11
40	200	150	110	85	3	4-Φ18	180	290	13
50	250	165	125	100	3	4-Φ18	200	320	19
65	270	185	145	120	3.5	4-Φ18	240	350	23
80	280	200	160	135	3.5	8-Φ18	280	400	28
100	300	220	180	155	3.5	8-Φ18	300	440	38
125	325	250	210	185	4	8-Φ18	320	490	43
150	350	285	240	210	4	8-Φ23	360	580	60
200	400	340	295	265	4	12-Φ23	400	690	98
250	450	405	355	320	4.5	12-Φ27	450	880	205
300	500	460	410	375	4.5	12-Φ27	500	970	385
350	550	520	470	435	5	16-Φ27	500	1230	505
400	600	580	525	485	5	16-Φ30	550	1410	700
450	650	640	585	545	5	20-Φ30	600	1550	815
500	700	715	650	608	5	20-Φ33	600	1630	930
PN2.5MPa
25	160	115	85	65	3	4-Φ14	140	210	7
32	180	140	100	78	3	4-Φ18	160	250	12
40	200	150	110	85	3	4-Φ18	180	290	14.5
50	250	165	125	100	3	4-Φ18	200	320	21
65	270	185	145	120	3.5	8-Φ18	240	350	25
80	280	200	160	135	3.5	8-Φ18	280	400	31
100	300	235	190	160	3.5	8-Φ23	300	440	41
125	325	270	220	188	4	8-Φ27	320	490	49
150	350	300	250	218	4	8-Φ27	360	580	68
200	400	360	310	278	4	12-Φ27	400	690	108
250	450	425	370	332	4.5	12-Φ30	450	880	215
300	500	485	430	390	4.5	16-Φ30	500	970	395
350	550	555	490	448	5	16-Φ33	500	1230	525
400	600	620	550	505	5	16-Φ36	550	1410	720
