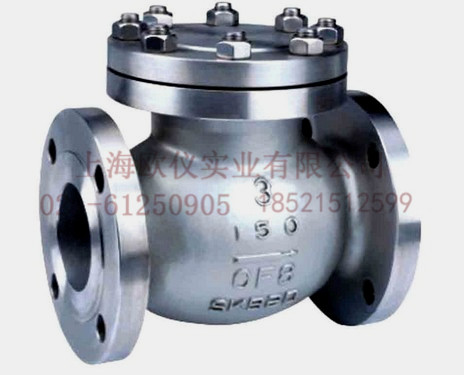

派沃爾歐儀----H44W旋啟式止回閥

產品介紹技術參數

產品名稱：派沃爾歐儀----H44W旋啟式止回閥

旋啟式止回閥又稱單向閥或逆止閥，其作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。本類閥門在管道中一般應當水平安裝。

試驗壓力	公稱壓力（ MPa ）
	1. 0	1.6		2.5	4.0		6.4
殼體試驗	1. 5	2.4		3.75	6.0		9.6
密封試驗	1. 1	1.76		2.75	4.4		7.1
閥體材料	WCB(C)		CF8(P),CF 8M (R)			WC6,WC9
工作溫度	≤ 425	≤ 100		≤ 100	≤ 550		≤ 550
適用介質	水、蒸汽、油品	硝酸類		醋酸類	水、蒸汽		水、蒸汽

尺寸重量

稱通徑 DN	主要外形尺寸和連接尺寸
稱通徑 DN	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560

公稱通徑DN/mm	尺寸/mm(H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I)									重量/kg
公稱通徑DN/mm	L	D	D1	D2	D6	b	Z-∮d	D3	H	重量/kg
DN50	300	175	135	105	88	26	4-∮23	200	177	27
DN65	340	200	160	130	110	28	8-∮23	225	197	37
DN80	380	210	170	140	121	30	8-∮23	250	212	53
DN100	430	250	200	168	150	32	8-∮25	315	248	90
DN125	500	295	240	202	176	36	8-∮30	365	298	135
DN150	550	340	280	240	204	38	8-∮34	410	330	187
DN200	650	405	345	300	260	44	12-∮34	480	385	212
DN250	775	470	400	352	313	48	12-∮41	565	445	403

試驗壓力	公稱壓力（ MPa ）
	1. 0	1.6		2.5	4.0		6.4
殼體試驗	1. 5	2.4		3.75	6.0		9.6
密封試驗	1. 1	1.76		2.75	4.4		7.1
閥體材料	WCB(C)		CF8(P),CF 8M (R)			WC6,WC9
工作溫度	≤ 425	≤ 100		≤ 100	≤ 550		≤ 550
適用介質	水、蒸汽、油品	硝酸類		醋酸類	水、蒸汽		水、蒸汽

尺寸重量

稱通徑 DN	主要外形尺寸和連接尺寸
稱通徑 DN	L	D	D1	D2	b	Z-d	H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	100	85	16	4-18	115
50	230	160	125	100	16	4-18	135
65	290	180	145	120	18	4-18	142
80	310	195	160	135	20	8-18	165
100	350	215	180	155	20	8-18	180
125	400	245	210	185	22	8-18	210
150	480	280	240	210	24	8-23	233
200	500	335	295	265	26	12-23	304
250	550	405	355	320	30	12-25	348
300	650	460	410	375	30	12-25	390
350	750	520	470	435	34	16-25	430
400	850	580	525	485	36	16-30	468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25	160	115	85	65	16	4-14	100
32	180	135	100	78	16	4-18	105
40	200	145	110	85	16	4-18	115
50	230	160	125	100	20	4-18	160
65	290	180	145	120	22	8-18	175
80	310	195	160	135	22	8-18	185
100	350	230	190	160	24	8-23	220
125	400	270	220	188	28	8-25	248
150	480	300	250	218	30	8-25	276
200	550	360	310	278	34	12-25	350
250	650	425	370	332	36	12-30	410
300	750	485	430	390	40	16-30	430
350	850	550	490	448	44	16-34	518
400	950	610	550	505	48	16-34	560

公稱通徑DN/mm	尺寸/mm(H44H-64 H44W-64 H44W-64P H44W-64R H44W-64I)									重量/kg
公稱通徑DN/mm	L	D	D1	D2	D6	b	Z-∮d	D3	H	重量/kg
DN50	300	175	135	105	88	26	4-∮23	200	177	27
DN65	340	200	160	130	110	28	8-∮23	225	197	37
DN80	380	210	170	140	121	30	8-∮23	250	212	53
DN100	430	250	200	168	150	32	8-∮25	315	248	90
DN125	500	295	240	202	176	36	8-∮30	365	298	135
DN150	550	340	280	240	204	38	8-∮34	410	330	187
DN200	650	405	345	300	260	44	12-∮34	480	385	212
DN250	775	470	400	352	313	48	12-∮41	565	445	403
