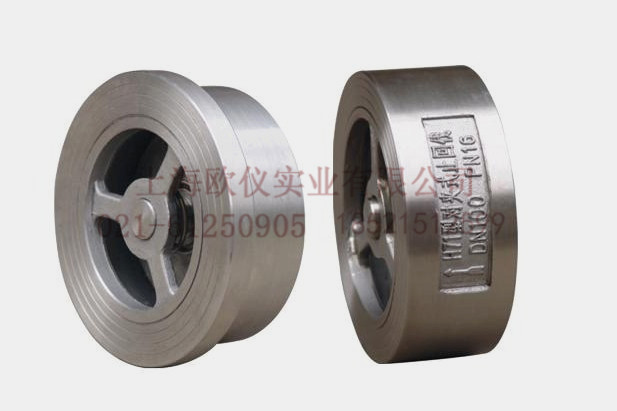

產品名稱：派沃爾 歐儀----H71升降式對夾止回閥
H71H對夾式蝶型止回閥采用對夾式連接，結構緊湊，閥瓣沿著中心定位作 升降運動，由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可顯著減少水錘現象。
執行標準
設計制造：JB/T8937
結構長度：JB/T8937
配管法蘭：JB/T74
試驗與檢驗：JB/T9092-1999
主要技術參數
試驗壓力 | 公稱壓力PN（MPa） | ||
1.6 | 2.5 | 4.0 | |
殼體試驗 | 2.4 | 3.8 | 6.0 |
密封試驗 | 1.8 | 2.8 | 4.4 |
閥體材料 | WCB(C) | CF8(P) | CF8M(R) |
工作溫度 | ≤425 | ≤100 | ≤100 |
適用介質 | 水，蒸氣、油品 | 硝酸類 | 醋酸類 |
主要外形尺寸
公稱通徑DN(mm) | L | D | ||
1.6 | 2.5 | 4．0 | ||
15 | 25 | 48 | 48 | 48 |
20 | 31.5 | 58 | 58 | 58 |
25 | 35.5 | 68 | 68 | 68 |
32 | 40 | 80 | 80 | 80 |
40 | 45 | 90 | 90 | 90 |
50 | 56 | 105 | 105 | 105 |
65 | 63 | 125 | 125 | 125 |
80 | 71 | 140 | 140 | 140 |
100 | 80 | 160 | 165 | 165 |
125 | 110 | 190 | 195 | 195 |
150 | 125 | 215 | 225 | 225 |
200 | 160 | 270 | 290 | |
250 | 200 | 330 | 340 | 350 |
300 | 250 | 385 | 400 | 415 |
主要技術參數
試驗壓力 | 公稱壓力PN（MPa） | ||
1.6 | 2.5 | 4.0 | |
殼體試驗 | 2.4 | 3.8 | 6.0 |
密封試驗 | 1.8 | 2.8 | 4.4 |
閥體材料 | WCB(C) | CF8(P) | CF8M(R) |
工作溫度 | ≤425 | ≤100 | ≤100 |
適用介質 | 水，蒸氣、油品 | 硝酸類 | 醋酸類 |
主要外形尺寸
公稱通徑DN(mm) | L | D | ||
1.6 | 2.5 | 4．0 | ||
15 | 25 | 48 | 48 | 48 |
20 | 31.5 | 58 | 58 | 58 |
25 | 35.5 | 68 | 68 | 68 |
32 | 40 | 80 | 80 | 80 |
40 | 45 | 90 | 90 | 90 |
50 | 56 | 105 | 105 | 105 |
65 | 63 | 125 | 125 | 125 |
80 | 71 | 140 | 140 | 140 |
100 | 80 | 160 | 165 | 165 |
125 | 110 | 190 | 195 | 195 |
150 | 125 | 215 | 225 | 225 |
200 | 160 | 270 | 290 | |
250 | 200 | 330 | 340 | 350 |
300 | 250 | 385 | 400 | 415 |
